MSB-HF5000S je kompaktný, jednofázový, vysokofrekvenčný (MOSFET) multifunkčný off-grid menič s celkovým výstupným AC výkonom 5000W, ktorý v sebe kombinuje výkonný AC-DC striedač s výstupným priebehom čistý sínus, výkonnú 48V nabíjačku solárnych batérií, solárny MPPT regulátor pre vstup až 6000W celkového výkonu solárneho poľa, bleskový prepínač slučky napájania (AC Bypass) do 10ms v režime UPS, resp. do 20ms v režime APS.
Menič MSB-HF5000S dovoľuje krátkodobé preťaženie až do 10000VA s automatickým prepínaním do AC Bypass režimu pri preťažení. Je primárne určený pre čiastočné off-grid solárne riešenia (s dostupnosťou verejnej siete) ako pre domácnosti, tak pre malé a stredné podniky. Pre svoju nízku hmotnosť, kompaktné rozmery a aktívnemu odvetrávaniu je vhodný aj pre inštalácie do špeciálnych odvetraných rozvádzačov (viď galériu našich riešení).

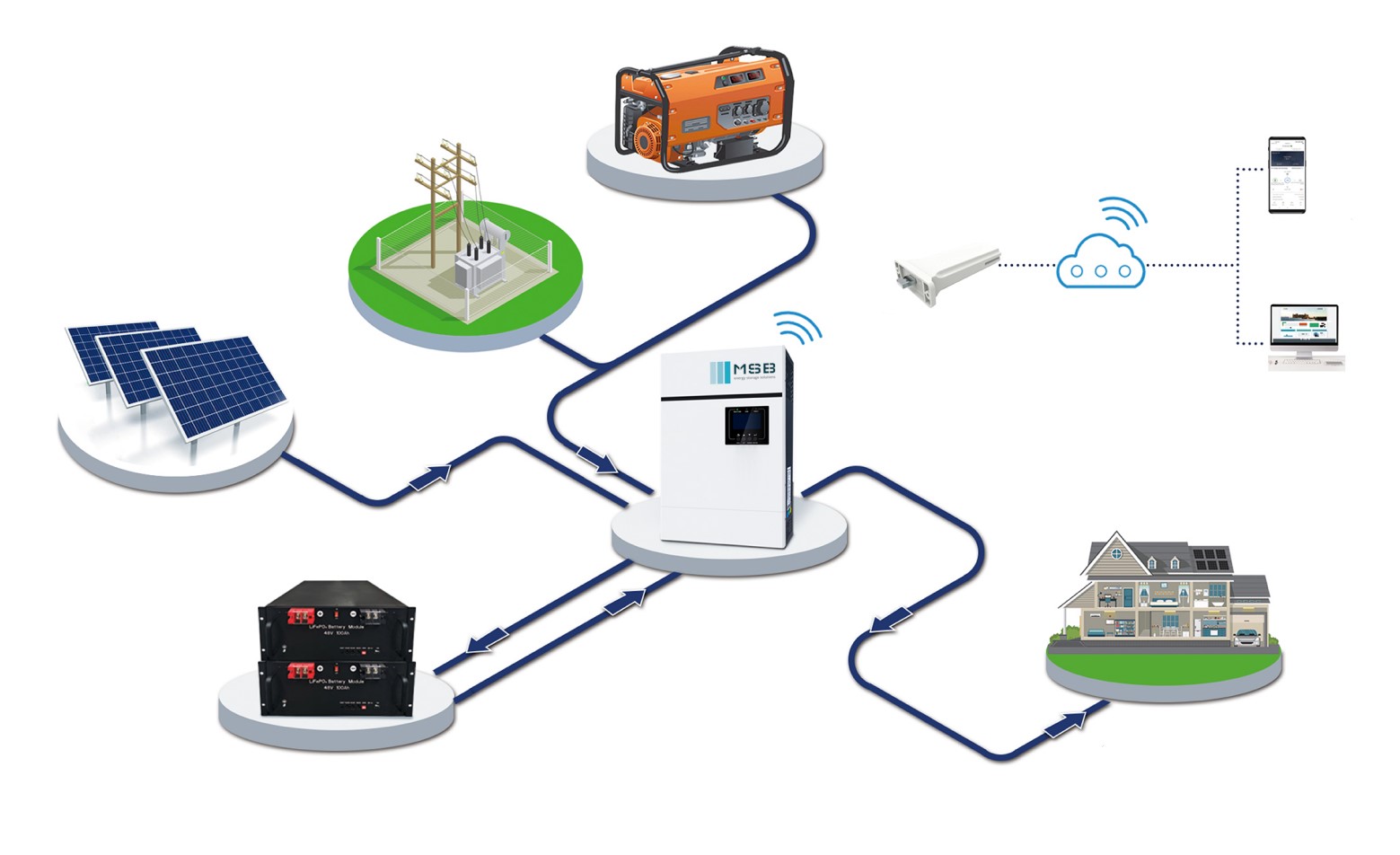

Je vhodný aj pre úplné off-grid solárne riešenia aj bez dostupnosti verejnej siete (napr. chaty, rekreačné domácnosti, mobilné domčeky, karavany, oblasti s častými výpadkami verejnej siete a pod) s možnosťou záložného napájania napr. cez prenosný naftový/benzínový/LPG generátor, o ktorého automatický štart sa vie postarať integrované spínacie relé s nastaviteľnou logikou spínania.
Menič si hravo poradí ako s klasickými kyselinovými 48V batériami (PB, AGM, GEL), tak s modernými inteligentnými batériami na báze lítia (LiFePO4, Li-ION, Li-POL). O komunikáciu so širokým spektrom s lítiových batérií sa postará integrovaný CAN a RS485 komunikačný protokol.
Vlastnosti solárneho meniča MSB-HF5000S
Menič v sebe na rozdiel od svojej “modrej konkurencie” spája AC/DC striedač, DC nabíjačku, MPPT regulátor a ovládacie centrum v jednom zariadení. Samotné ovládanie a nastavovanie meniča je možné vykonávať prostredníctvom prehľadného farebného displeja alebo po pripojení a spárovaní WIFI modulu na diaľku prostredníctvom smartfónu / webového rozhrania.
Menič ma oddelený AC vstup a AC výstup a pri použití v kombinácii s verejnou sieťou sa pripája sériovo, nie paralelne, tz. menič v off-grid režime nedovoľuje prietoky do verejnej siete. Medzi ďalšie kľúčové funkcie patrí:
- V prípade nedostatočného jednofázového výkonu, resp. potreby trojfázovej siete (napr. pre točivé 3-fázové motory, čerpadlá, autonabíjačky a pod) je možné sériovo-paralelne prepojiť až 6 meničov MSB-HF5000S a teda dosiahnuť až 30kW celkového výkonu.
- AC Coupling v programe SUB – menič dokáže pri nedostatočnom solárnom výkone “dopĺňať” výkon z verejnej siete
- DC Coupling v programe SBU – menič dokáže pri nedostatočnom solárnom výkone “dopĺňať” výkon z batérie
- BYPASS MODE – menič po preťažení v DC móde sa automaticky prepne do AC bypass módu
- Pri dostatočnej teplotnej rezerve dovoľuje prevádzku na 110% nominálneho výkonu bez prerušenia prevádzky
- Nastaviteľné časovanie AC nabíjania / AC výstupu
- Vysoká maximálna účinnosť AC/DC striedača až 93%, MPPT regulátora až 97,5%
- Vysoký pracovný rozsah MPPT regulátora od 120VDC do 430VDC
- Nastaviteľná priorita napájania AC výstupu (solár, batéria, bypass)
- Možnosť prevádzky aj bez batérií
- Flexibilné plánovanie doby nabíjania a vybíjania batérií

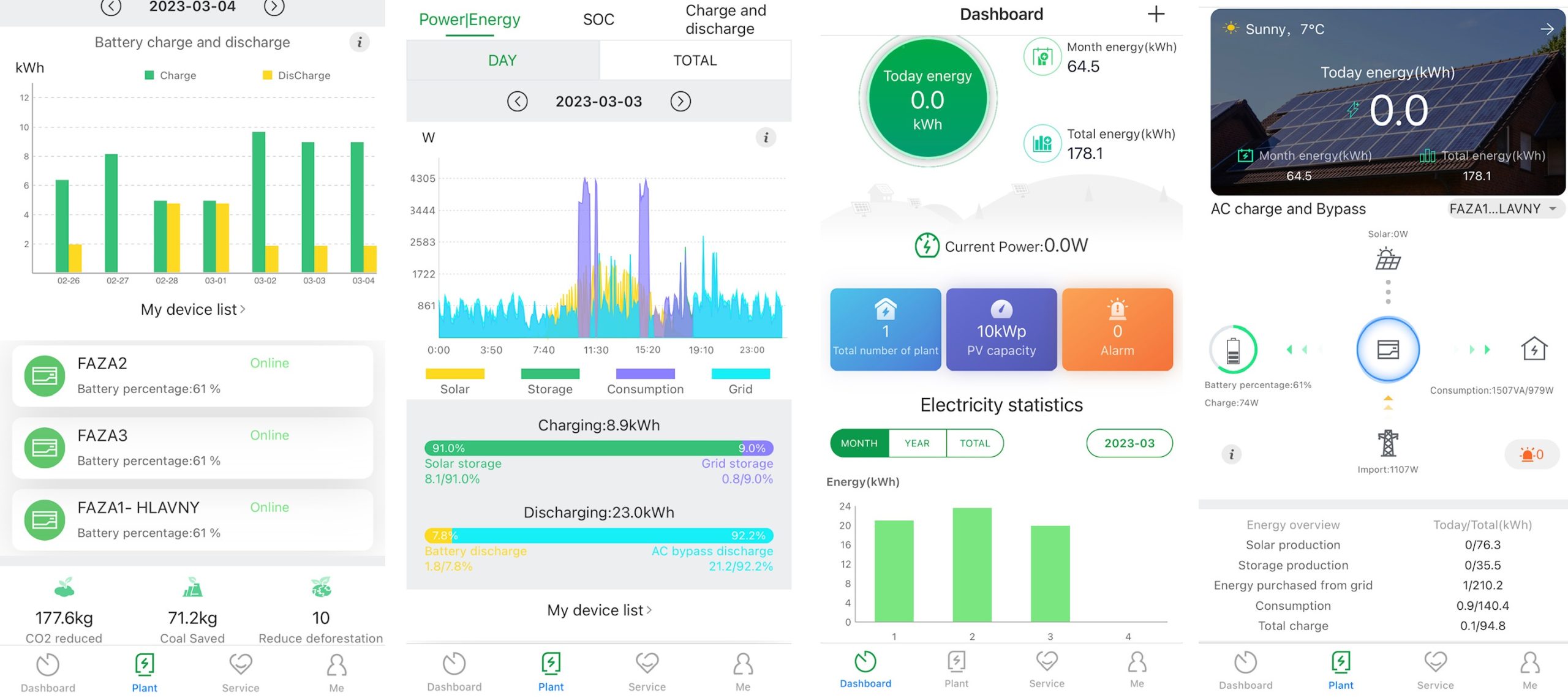

- Prehľadné prevádzkové štatistiky prístupné cez mobilnú aplikáciu pre iPhone, Android a WEB rozhranie
Pre všetky solárne meniče MSB poskytuje spoločnosť MSB Technology, s.r.o. možnosť vzdialenej asistencie, správy, nastavenia a troubleshottingu.
Vzdialená správa a monitoring pre solárne meniče MSB
Solárny menič MSB-HF5000S bol vyvinutý v úzkej spolupráci so svetoznámym výrobcom solárnych systémov GROWATT, vďaka čomu zdieľame ako autorizovaný partner špeciálnu platformu / aplikácie pre zákazníkov, inštalačných a servisných partnerov pre vzdialenú správu / asistenciu.
Našim zákazníkom a klientom okrem prehľadných štatistík prostredníctvom aplikácie pre iPhone, Android a WEB-rozhrania ponúkame aj možnosť aktívneho monitoringu našich inštalácii s meničom MSB-HF5000S a zasiahnuť na diaľku:
- v prípade výpadku meniča / energie / batérie
- pri preťaženia zostavy / inštalácie
- v prípade neočakávaného správania zostavy / inštalácie
- pri chybových / kritických hláseniach
- pri asistencií s nastavovaním meniča podľa požiadaviek zákazníka
- pri analyzovaní výstupných dát a optimalizácií nastavení na požadované ciele zákazníka
TECHNICKÉ PARAMETRE
| Rozsah napätie batérie: | Nominálne 48V, pracovné od 40V do 60V |
| Možnosť vzdialenej správy: | ÁNO – Wifi modul |
| Možnosť paralelného zapojenia: | ÁNO – 6 zariadení |
| Výstupné AC napätie: | Nastaviteľné – 220V / 230V / 240V |
| Výstupná AC frekvencia: | Automatická detekcia – 50 Hz / 60 Hz |
| Nominálny výkon: | 5000VA / 5000W (PF1) |
| Špičkový výkon: | 10000VA / 10000W (PF1) |
| Maximálna účinnosť AC/DC konverzie: | 93% |
| Vlastná zero-load spotreba: | < 60W |
| Vlastná spotreba v power-safe móde: | < 30W |
| Maximálny výkon FV stringu: | 6000Wp |
| Rozsah pracovného napätia FV stringu: | 120VDC – 430VDC |
| Maximálne napätie FV stringu (VOC): | 450VDC |
| Maximálny nabíjací prúd FV: | 100A |
| Rozsah vstupného napätia AC: | 170V-280V pre UPS, 90V-280V pre APL/GEN |
| Rozsah vstupnej frekvencie AC: | 43Hz – 63Hz |
| Maximálny DC prúd pri AC nabíjaní: | 80A |
| Kombinovaný max. DC prúd AC+FV nabíjaní: | 100A |
| Prepínací čas DC <-> AC Bypass: | <10ms UPS / <20ms APL (bez prerušenia) |
| Maximálne vstupné AC napätie: | 300V |
| Komunikačné rozhranie: | USB (RS232) / CAN / RS485 |
| Ochrana proti skratu – AC výstup: | ÁNO |
| Ochrana proti preťaženiu: | ÁNO |
| Ochrana batérie proti prebíjaniu: | ÁNO |
| Ochrana batérie proti podbíjaniu: | ÁNO |
| Ochrana proti prehriatiu: | ÁNO |
| Stupeň krytia: | IP20 |
| Rozmery meniča (dĺžka/výška/šírka): | 470mm / 320mm / 135mm |
| Celková hmotnosť meniča: | 12kg |
| Pracovný rozsah vlhkosti prostredia: | 5% – 95% RH (nekondenzujúce) |
| Pracovný rozsah teploty prostredia: | 0°C – 50°C |
Certifikácia (štandardy) :  | EC Council Directive 2014/30/EU: – EN 55032: 2015+AC: 2016 – EN 55035: 2017 Low Voltage Directive 2014/35/EU: – IEC/EN 62109-1:2010 – IEC/EN 62109-2:2011 Photovoltaic systems: – IEC 61683:1999 |
| Záruka: | 24 mesiacov |
